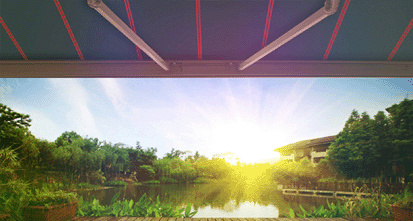

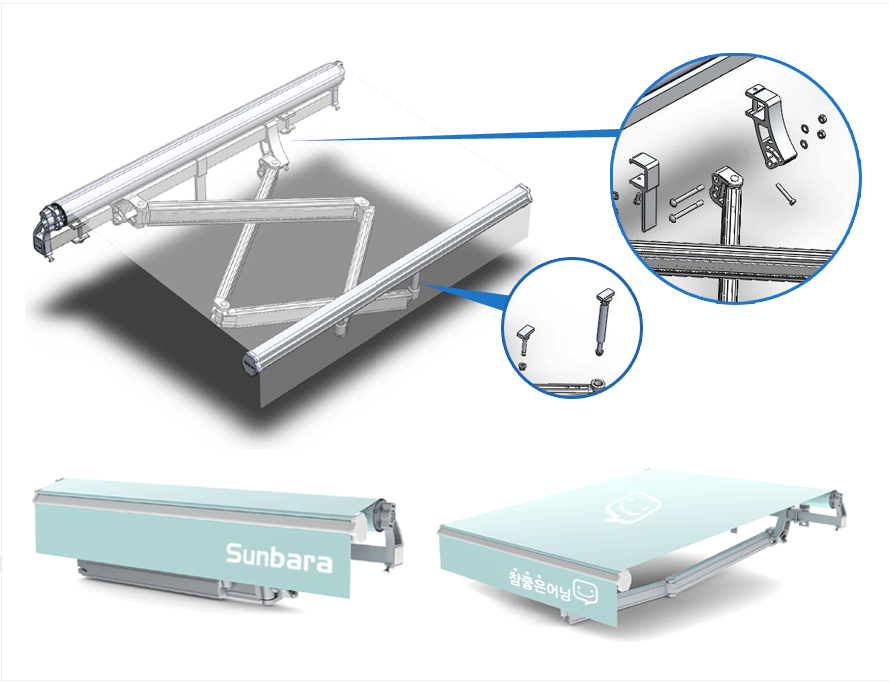

에코어닝(수동/전동)

(주)에스이앤씨 에코어닝은 일반적인 형태의 어닝으로 사용하기 편리한 기능과 반영구적인 수명 및 인테리어효과로 사용되는 대표적인 차양시스템으로

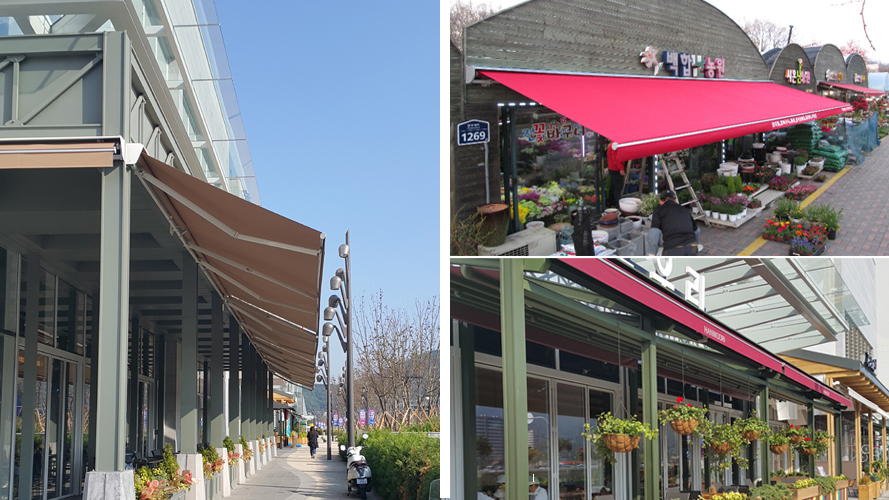

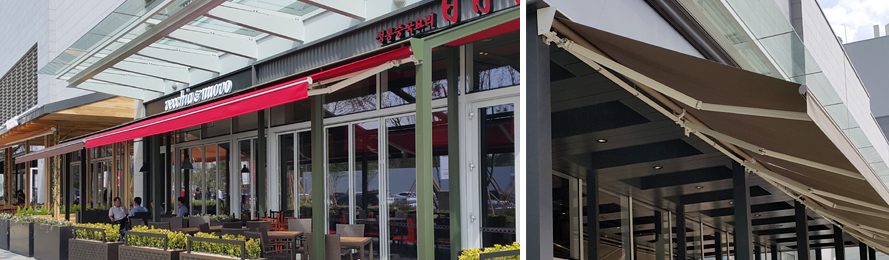

각종 상가, 전원주택, 정원, 펜션, 타운하우스 등에 주로 사용되며, 햇빛의 양을 조절하여 직사광선과 유해 자외선이 인체와 실내에 직접 닿지않도록
조절하여줍니다.

또한 냉방비가 절약되며 실외에 여유공간을 활용 할 수 있고 다양한 제품과 색상으로 건물과 창에 독창적인 이미지를 부여해줍니다.





- 원단 스페인 레카센
- 프레임 100%국산제조
- 전동(모터) 프랑스 솜피

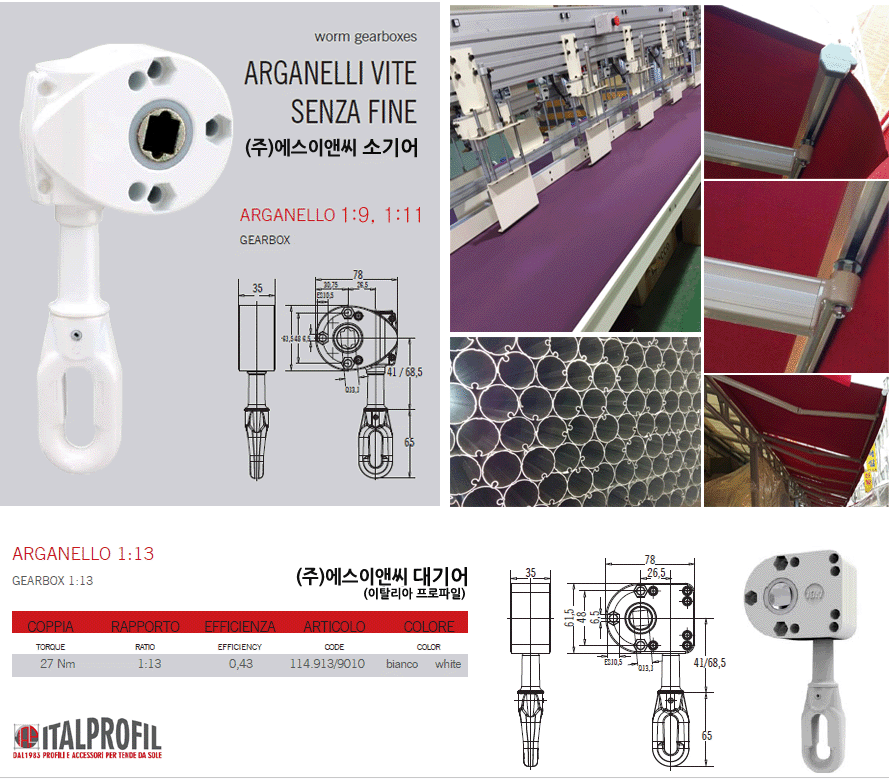

- 수동(기어박스) 이탈리아 프로파일
- 가로최대길이 1350mm~13,000mm
- 돌출최대길이 1,000mm~3,500mm

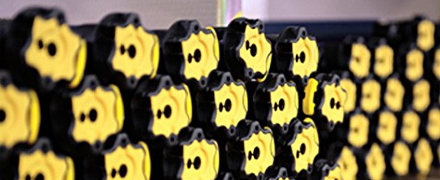

전동모터 (솜피)

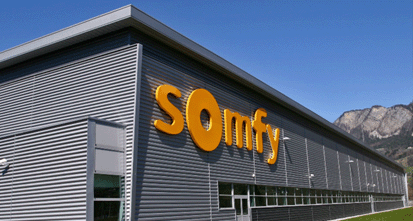

“세계 최고의 자동차양시스템 전문기업 솜피”
본사의 전동어닝은 전기안전인증 제품만 사용합니다.(저가부품사용금지, China free제품)
솜피는 40년 이상의 역사를 통해 주택과 상업용 건축물에서 개폐상품 자동화의 세계적 리더로 자리매김하고 있는 다국적기업입니다.
솜피의 원주형 모터와 제어제품들은 전세계 60개국에서 139개소의 지사와 영업 사무소를 통하여 활발한 판매와 서비스를 하고 있습니다.
각종 블라인드, 커튼 등의 실내 차양 시장과 셔터, 어닝, EVB 등 외부 차양의 자동화에 앞장서 오고 있으며 영사막 관련 시장에서부터
차고 문 및 출입문 시장의 자동화에 이르기까지 주거 및 상업공간에서 총괄적인 개폐상품의 자동화를 위한 미래에 앞장서 오고 있습니다.









- 본사 프랑스(52개국/72개소)
- 한국지사 1990년 설립(경기도 판교)
- 특허 600종이상의 국제특허
- 품질보증 5년

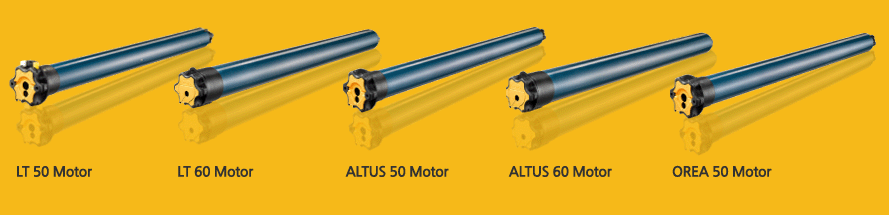

모터종류
  • LT MOTOR : 편안함과 편리성 강력한 리프팅 용량, 신뢰할 수있는 성능을 제공합니다. 일반적인 모터로 제어기와 사용하면 좋습니다.
  • Altus® MOTOR : 일반적인 모터에 수신기가 내장되어있으며, 리모컨, 또는 센서를 설치할 때 깔끔하게 설치 요하는곳에 사용합니다.
  • Orea® MOTOR : 박스어닝에 적합하게 설계되어 부드럽게 작동됩니다.

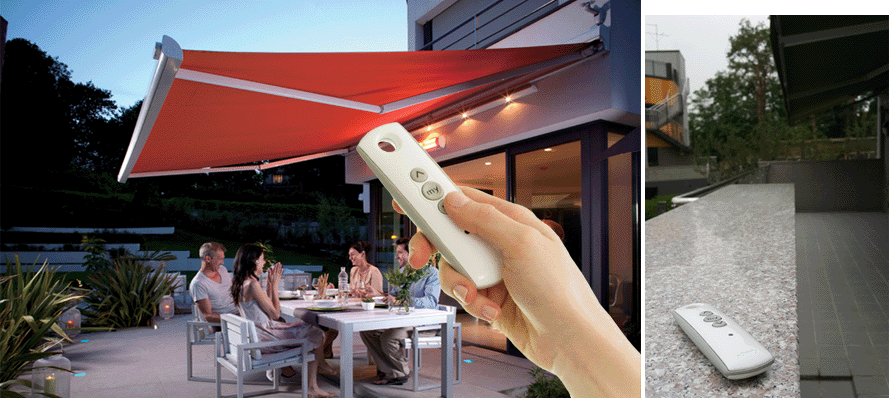

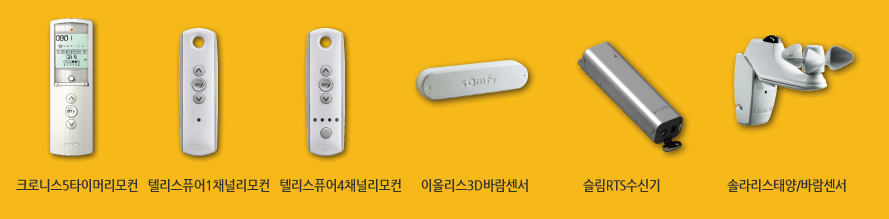

리모컨 및 센서

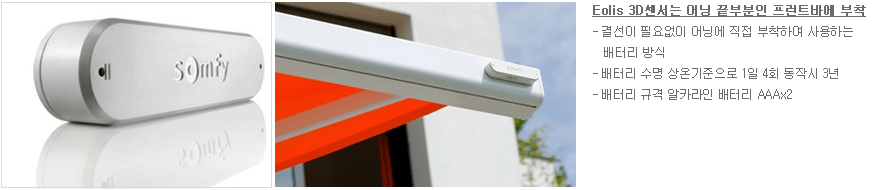

Eolis 3D바람센서

솜피의 Eolis 3D 바람센서는 사용자가 지정한 세기의 바람이 불면 건드리지 않아도 자동으로 어닝이 접혀 바람에 의해 어닝이 손상되는 것을 막아줍니다.
어닝은 음식점 및 카페를 비롯하여 일반 가정집, 펜션까지 널리 설치되고 있는 제품입니다.
궂은 날씨에 수동으로 열고 닫기에는 다소 무겁고 번거로워 어닝을 열어놓고 갑작스럽게 바람이 불어올 경우 어닝이 찢어지거나 손상을 입기도 합니다.
하지만 솜피의 Eolis 3D 바람센서를 장착한 자동어닝시스템은 리모컨 또는 버튼하나로 간단하게 어닝을 작동 할 수 있으며, 외부환경에 따라 스스로 움직이는 똑똑한 제품입니다.
또한 솜피의 Eolis 3D바람센서는 기존 한 방향만 감지하던 센서와 달리 어느방향에서 바람이 불던 감지할 수 있는 3D기술이 접목되어 어떠한 바람에도 반응하는 배터리 방식의 최첨단 바람센서입니다.

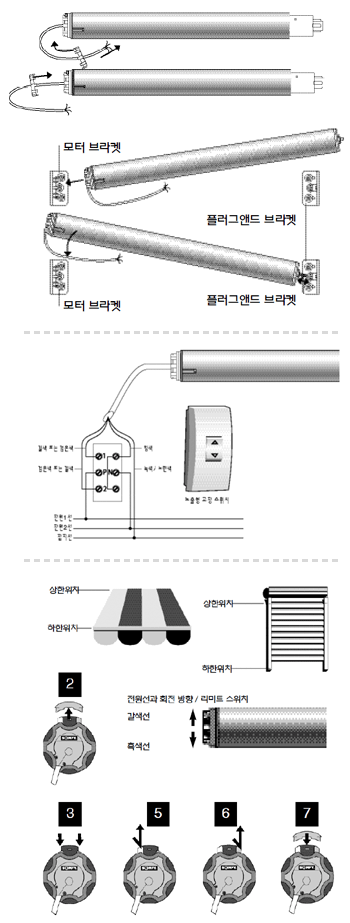

모터설치하기
* 설치하기
  • - 전원이 공급되는 쪽에 모터 헤드가 오도록 방향을 정한다.
  • - 축 방향으로 케이블 연결 - 모터 브라켓의 가운데 구멍으로 케이블을 넣는다.
  • - 측 방향으로 케이블 연결 - 모터 헤드의 홈으로 케이블을 넣는다.
  • - 조립된 샤프트를 모터 브라켓, 플러그 엔드 브라켓에 끼워 상하 수평, 좌우 수직이 되도록 설치하고 브라켓을 단단히 고정한다.
* 전선열결
  • - 모든 전기적 설치는 실내에 한다.
  • - 전선에 상처가 생기면 즉시 교체한다.

★ 주의사항

  • - 그룹제어 장치 없이 스위치 하나에 두 개 이상의 모터를 직접연결하지 않는다.
  • - 하나의 모터에 두 개 이상의 스위치를 직접 연결하지 않는다.
* 리미트 스위치 설정
  • 1. 전원 스위치가 OFF에 있는지 확인한다.
  • 2. 모터의 헤드에서 안전캡을 제거한다.
  • 3. 노란색과 하얀색의 리미트 스위치를 완전히 누른다.
      시스템을 작동하여 제대로 작동하는지 확인 한다. 작동이 바르게 되지 않을
      시는 전원 스위치를 OFF에 놓고 모터의 흑색선과 갈색선을 바꾼다.
  • 4. 상향 전원 스위치를 눌러서 원하는 위치까지 오면 OFF에 놓는다.
  • 5. 상향 리미트 스위치를 눌렀다 놓아 풀어준다.
  • 6. 하한선 셋팅은 하향 스위치를 확인하여 위의 동작을 반복한다.
  • 7. 안전캡을 끼운다.

★ 주의사항

원주형 모터는 열안전 장치가 내장되어 있어 모터의 작동을 약 4분간으로 제한한다. 적정온도로 내려가면 모터는 정상작동 된다.

*고장 점검안내

★ 동작이 안될때

  • - 전원 공급 및 시스템의 퓨즈를 체크한다.
  • - 전원 스위치가 올바르게 연결되어 있는지 확인한다.
  • - 리미트 스위치가 바르게 설정되어 있는지 확인한다.
  • - 열 안전장치가 모터를 자동적으로 껐을때는 모터가 적정 온도로 내려 갈 때 까지 기다린다.
  • -모터와 스위치 또는 콘트롤러 사이의 결선을 확인한다.
  • -스위치의 접속을 끊고 테스트 케이블로 모터를 테스트 한다.

★ 시스템이 멈추지 않을때

  • - 샤프트와 리미트 스위치 크라운이 올바르게 체결되어
    같이 동작하는지 점검한다.
  • - 샤프트에 드라이브 휠이 제대로 고정되어 있는지 점검한다.

★ 주 의

만약 샤프트와 별도로 모터를 테스트 한다면, 샤프트의 회전을 멈추기 위해서는 크라운을 수동으로 돌려야 한다.

크로스어닝

어닝은 벽면에 부착하는 면이 돌출보다 최소 380mm~500mm커야 암이 접히는데 창문용, 소규모일때를 위해 개발된 제품입니다.
예를들어 가로2400mm x 돌출3000mm인경우
